Высокоскоростной автоматический этикетировщик GLM-I 100 High Speed

Обратиться к менеджеру



     Высочайшая технология нового поколения - производительная, гигиеничная и удобная в обслуживании


Описание

     Новая серия Bizerba GLM-I сочетает в себе высокую производительность в непрерывном промышленном производстве с эргономичной конструкцией. Таким образом, система предоставляет новые возможности в этикетировании и отвечает самым высоким запросам потребителей.

     Модульная конструкция GLM-I позволяет создавать индивидуальные конфигурации и объединять несколько субсистем - например, транспортерные системы с 8-ю этикетировщиками с различными способами нанесения этикеток.


Рис.1: Система быстрой смены ленты


     Новая система транспортеров

     Невероятно легкие техническое обслуживание и очистка - это результат совершенно новой системы приводов и дизайна серии Bizerba GLM-I:

     Закрытые двигатели и открытая несущая конструкция, удобные для очистки транспортеры и каркасы, а также новая система быстрой смены транспортеров оптимизируют гигиенические характеристики системы Bizerba.

     В зависимости от требований возможна установка сплошных или разделенных (с желобком) транспортеров.

     Многофункциональность при нанесении этикеток

     Каждая конфигурация GLM-I позволяет наносить этикетки сверху, снизу и сбоку. При этом возможна установка и комбинирование этикетировщиков как с системой воздушного нанесения этикеток, так и с ротационным и штемпельным способами. Можно печатать этикетки шириной от 20 до 168 мм при разрешении печати 8 точек на мм.

     Высокая скорость печати (250 мм/с) позволяет этикетировать до 100 упаковок в минуту.

     Вертикальная регулировка этикетировщика модели GLM-I 100 осуществляется автоматически, горизонтальная регулировка - вручную.


     Индивидуальная конфигурация

     Разнообразные возможности расширения системы обеспечивают оптимальную адаптацию к индивидуальным требованиям.

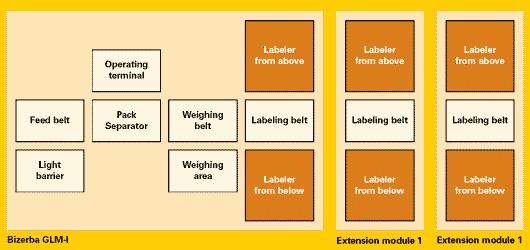

Рис.2: Система с дополнительными модулями

     Модульная конструкция печатающего устройства этикетировщиков серии GLM-I гарантирует легкую смену печатающей головки, удобство очистки и укладки бумаги и термотрансферной ленты.


     Только один блок управления - даже при максимальном расширении системы

     Даже при максимальном расширении системы все приборы линии этикетирования - этикетировщики и суммарные принтеры - управляются через один центральный графический терминал.

     Графический терминал GT-CT оснащен монитором Touchscreen, что обеспечивает высокий уровень комфорта при обслуживании и очистке.

     Помимо этого, этикетировщиком GLM-I можно управлять через Internet Explorer в режиме E-Service. Связь осуществляется через последовательный интерфейс и/или ТСР/IP. Таким образом, диагностику и обслуживание можно проводить при помощи дистанционного управления.



Рис.3: Центральный блок управления

     Концепция сохранения данных в формате FAT обеспечивает единую защиту и совместимость данных всей системы с PC-форматом.

     Для серии Bizerba GLM-I разработано надежное программное обеспечение для дизайна и печати этикеток WYSIWYG Bizerba Label Designer BLD, а также коммуникационное программное обеспечение BCT. Использование интерфейса BCT позволяет легко менять настройки системы в зависимости от специфики производства. Коммуникационные средства Bizerba Communication Tool BCT и язык Bizerba Bx-Net-Sprache являются единственной в своем роде концепцией интеграции промышленных компонент и систем этикетирования Bizerba.



Размеры

Фронтальный вид (размеры: мм)


Вид сбоку (размеры: мм)



Технические характеристики


  • Техника печати:
  • Термопечать (стандартная)
  • Термо-трансферная печать (опция)
  • Разрешение печати:
  • 8 точек на мм
  • Ширина термопечатающей пластины:
  • 80 мм (стандартная)
  • 104 мм (опция)
  • 160 мм (опция)
  • Максимальная ширина рулона этикеток:
  • 170 мм
  • Скорость печати:
  • 250 мм/sec.
  • Реверсивная печать:
  • Да
  • Размеры этикеток:
  • Минимум: 30 х 20 мм (Ш х В)
  • Максимум: 120 х 150 мм (Ш х В)
  • Абсолютные размеры в зависимости от системы этикетирования
  • Выход готовой этикетки: печатное изображение сверху
  • Рулон этикетки:
  • Внутр. Ø 70 - 102 мм
  • Внешн. Ø 300 мм
  • Термо-трансферная лента:
  • Внутр. Ø 2,54 мм
  • Внешн. Ø 80 мм (400 пм)
  • Размеры упаковок:
  • Мин. 40 мм (Д) х 40 мм (Ш) > 1 мм (В)
  • Макс. 500 мм (Д) х 300 мм (Ш) х 250 мм (В)
  • Опция: макс. до 630 мм (Д) х 400 мм (Ш) х 250 мм (В)
  • Скорость нанесения этикеток:
  • 100 упаковок/ мин
  • Регулировка высоты:
  • автоматическая
  • Регулировка ширины:
  • ручная
  • Исполнение:
  • нержавеющая сталь
  • Техника печати:
  • воздушное нанесение этикетки (сжатый воздух, 6 бар)
  • ротационный способ
  • штемпельный способ
  • Варианты штрих-кода:
  • EAN/UPC 8, EAN/UPC 13, EAN/UPC 128
  • Code 128, Code 39, 2/5 Int, ITF, PDF 417
  • PDF AI
  • Интерфейсы:
  • Standard RS 485, RS 232
  • TTY опция RS 422, TCP/IP
  • Напряжение в сети:
  • 220 В / 50 Гц
  • 120 В / 60 Гц
  • Рабочая температура:
  • от -10 °C до + 40 °C
  • Влажность воздуха:
  • 20-90 % без конденсации
  • Класс защиты:
  • IP20 / CE / (Принтер)
  • IP 54 / CE / (транспортеры, распредшкаф)
  • Память:
  • 4 MБ (или ок. 5000 PLU)
  • опция - до 8 MБ (или ок. 10000 PLU)
  • Индикация/клавиатура:
  • Опция GT-CT, GT-NT или E-Service
  • Одна или более индикаций на линию
  • Подключение МЕМО-карты:
  • Стандарт


Весовая техника:


  • Весовые платформы
  • LA 18 A
  • LA 18 A
  • LA 18 A
  • Тип
  • 0306
  • 0615
  • 0602
  • Наибольший предел взвешивания
  • 3/6 кг
  • 6/10 кг
  • 6 кг
  • Цена поверочного деления e
  • 1/2 г
  • 1/2 г
  • 1 г
  • Кол-во значений цены поверочных делений n
  • 2 x 3000
  • 2 x 3000
  • 6000
  • Наименьший предел взвешивания для НПВ 3/6...6/10 кг = 20 г
  • 20 г
  • 20 г
  • 20 г
  • Максимальный вес тары
  • 3/6 кг
  • 6/10 кг
  • 6 кг
