Весовой этикетировщик-упаковщик Digi AW-3600

Обратиться к менеджеру



    Весовые этикетировщики-упаковщики (ВЭУ) серии AW-3600 предназначены для взвешивания, упаковки и этикетирования продукции в автоматическом и полуавтоматическом режимах. Область применения – пищевые производства и фасовочные участки пищевых производств, крупных супермаркетов и распределительных центров. В серию входит 4 модели:

  • AW-3600AT это базовая модель. Имеет несколько модификаций, различающиеся количеством принтеров и наличием выходного транспортера. AW-3601AT – автомат с одним принтером. AW-3602AT – автомат с двумя принтерами. AW-3604AT – автомат с четырьмя принтерами. AW-3601NM – полуавтомат с одним принтером и без выходного транспортера
  • AW-3600CPR встраиваемый в конвейер автоматический упаковщик. Имеет две модификации, различающиеся количеством принтеров AW-3601CPR – с одним принтером, AW-3602CPR – с двумя принтерами
  • AW-3600CP Auto автоматический упаковщик, аналогичный AW-3600CPR, но без встраивания в конвейер
  • AW-3600CP полуавтоматический упаковщик, аналогичный AW-3600 CP Auto, но с ручной аппликацией этикеток


Основные особенности ВЭУ серии AW-3600:

  • Удобное управление – все органы управления сосредоточены со стороны передней панели, сенсорный экран делает интерфейс системы простым и понятным для оператора.
  • Высокая производительность – до 30 упаковок в минуту;
  • Возможность работы с широкими подложками – до 380 мм.
  • Сенсорный экран – простой и удобный интерфейс оператора.
  • Система «weight before wrap» - взвешивание производится до упаковки, таким образом не учитывается вес пленки. Благодаря использованию тензометрического принципа взвешивания, удалось реализовать двухдиапазонный алгоритм работы.
  • Удобная загрузка пленки - пленка в рулонах загружается оператором со стороны передней панели.
  • Компактный дизайн – машина занимает площадь около одного квадратного метра, что позволяет экономить рабочее пространство цеха;
  • Возможность использования пленок разного типа – как PVC так и PE;
  • Удобная чистка и соответствие санитарным требованиям. Поддон упаковочного механизма легко снимается и чистится.
  • Интерфейс Ethernet - связь по протоколу TCP-IP. Обеспечивает удобную и быструю загрузку данных о фасуемых товарах.

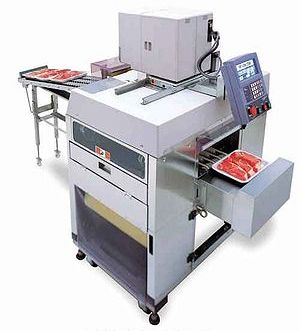

    DIGI AW-3600 CPR     DIGI AW-3600 AT     DIGI AW-3600 FX


Техническая спецификация

AW-3600 AT AW-3600 CPR AW-3600 CP AW-3600 CP Auto
Упаковка
Размер упаковки (ширина х высота х глубина) куб. мм 80…350 х 10…130 х, 80…230 130…380 х 10…150 х 80…260 130…380 х 10…130 х 80…260 130…380 х 10…130 х 80…260
Скорость упаковки до 30 упаковок минуту
Тип пленки PVC и PE шириной 350-500мм
Количество рулонов пленки один рулон
Взвешивание
Двухдиапазонная взвешивающая подсистема
Максимальный вес 15 кг  6 кг
Цена поверенного деления 2/5 г 1/2 г
Диапазон взвешивания 100 г - 15 Кг 40 г - 6 Кг
Диапазон веса упаковки 100 г - 3 Кг 40 г - 3 Кг
Этикетирование
Количество печатающих устройств От 1 до 4 (в зависимости от модификации)
Тип печатающего устройства Термопринтер
Расходные материалы

Термоэтикетки шириной до 75 мм;

максимальный диаметр рулона этикеток – 190 мм.

Максимальная длина этикетки 105 мм.

Аппликация этикетки Автоматическая (рука робота)
Форматы этикеток 12 стандартных форматов и 10 программируемых.
Управление
Тип дисплея LCD с сенсорной панелью
Клавиатура 21 клавиша
Память Максимально 6 МБ
Программируемые поля этикетки Название товара (16 больших букв в строке или 73 маленьких,
№ PLU (4цифры), сроки продажи и употребления, тара, номер и название отдела, цена за кг/цена, штрихкод (UPC/EAN), рекламные сообщения, названия и логотип магазина, размер подложки, условия упаковки и др.
Общая информация
Питание 3-х фазное переменное напряжение 220/380 В частотой 50 Гц
Потребляемая мощность 1,5 КВт 1,5 КВт 1,4 КВт 1,4 КВт
Вес 480 кг 315 кг 260 Кг 260 Кг
Размеры (ширина х глубина х высота), мм х мм х мм 1060 х 1270 х 1460 1060 х 982 х 1137
Создаваемый уровень шума, не более 72,2 дБА 70 дБА 72,6 дБА 72,6 дБА
Диапазон рабочих температур 0 -35 С
Диапазон рабочих влажностей Не более 90 %
