1. Что такое LED?
Светодиод - это полупроводниковый прибор, преобразующий электрический ток непосредственно в световое излучение. По-английски светодиод называется light emitting diode, или LED.
2. Из чего состоит LED?

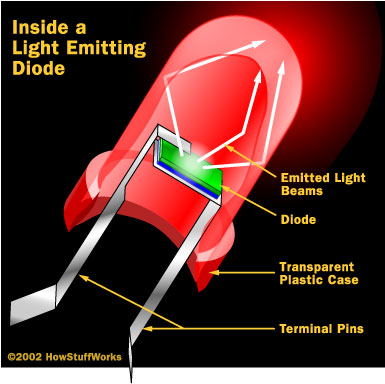

Из полупроводникового кристалла на подложке, корпуса с контактными выводами и оптической системы. Современные LED мало похожи на первые корпусные LED, применявшиеся для индикации.
3. Как работает LED?
Свечение возникает при рекомбинации электронов и дырок в области p-n-перехода. Значит, прежде всего нужен p-n-переход, то есть контакт двух полупроводников с разными типами проводимости. Для этого приконтактные слои полупроводникового кристалла легируют разными примесями: по одну сторону акцепторными, по другую - донорскими. Но не всякий p-n-переход излучает свет. Почему? Во-первых, ширина запрещенной зоны в активной области LED должна быть близка к энергии квантов света видимого диапазона. Во-вторых, вероятность излучения при рекомбинацииэлектронно-дырочных пар должна быть высокой, для чего полупроводниковый кристалл должен содержать мало дефектов, из-за которых рекомбинация происходит без излучения. Эти условия в той или иной степени противоречат друг другу. Реально, чтобы соблюсти оба условия, одного р-п-перехода в кристалле оказывается недостаточно, и приходится изготавливать многослойные полупроводниковые структуры, так называемые гетероструктуры, за изучение которых российский физик академик Жорес Алферов получил Нобелевскую премию 2000 года.
4. Означает ли это, что чем больший ток проходит через LED, тем он светит ярче?
Разумеется, да. Ведь чем больше ток, тем больше электронов и дырок поступают в зону рекомбинации в единицу времени. Но ток нельзя увеличивать до бесконечности. Из-за внутреннего сопротивления полупроводника и p-n-перехода LED перегреется и выйдет из строя.
5. Чем хорош LED?
В LED, в отличие от лампы накаливания или люминесцентной лампы, электрический ток преобразуется непосредственно в световое излучение, и теоретически это можно сделать почти без потерь. Действительно, LED (при должном теплоотводе) мало нагревается, что делает его незаменимым для некоторых приложений. Далее, LED излучает в узкой части спектра, его цвет чист, что особенно ценят дизайнеры, а УФ- и ИК-излучения, как правило, отсутствуют. LED механически прочен и исключительно надежен, его срок службы может достигать 100 тысяч часов, что почти в 100 раз больше, чем у лампочки накаливания, и в 5 - 10 раз больше, чем у люминесцентной лампы. Наконец, LED - низковольтный электроприбор, а стало быть, безопасный.
6. Чем плох LED?
Только одним - ценой. Пока что цена одного люмена, излученного LED, в 100 раз выше, чем галогенной лампой. Но специалисты утверждают, что в ближайшие 2 - 3 года этот показатель будет снижен в 10 раз.
7. Когда LED начали применяться для освещения?
Первоначально LED применялись исключительно для индикации. Чтобы сделать их пригодными для освещения, необходимо было прежде всего научиться изготавливать белые LED, а также увеличить их яркость, а точнее светоотдачу, то есть отношение светового потока к потребляемой энергии. В 60-х и 70-х годах были созданы LED на основе фосфида и арсенида галлия, излучающие в желто-зеленой, желтой и красной областях спектра. Их применяли в световых индикаторах, табло, приборных панелях автомобилей и самолетов, рекламных экранах, различных системах визуализации информации. По светоотдаче LED обогнали обычные лампы накаливания. По долговечности, надежности, безопасности они тоже их превзошли. Одно было плохо - не существовало LED синего, сине-зеленого и белого цвета.
8. От чего зависит цвет LED?
Исключительно от ширины запрещенной зоны, в которой рекомбинируют электроны и дырки, то есть от материала полупроводника, и от легирующих примесей. Чем "синее" LED, тем выше энергия квантов, а значит, тем больше должна быть ширина запрещенной зоны.
9. Какие трудности пришлось преодолеть ученым, чтобы изготовить голубой LED?
Голубые LED можно сделать на основе полупроводников с большой шириной запрещенной зоны - карбида кремния, соединений элементов II и IV группы или нитридов элементов III группы. (Помните таблицу Менделеева?) У LED на основе SiC оказался слишком мал кпд и низок квантовый выход излучения (то есть число излученных квантов на одну рекомбинировавшую пару). У LED на основе твердых растворов селенида цинка ZnSe квантовый выход был выше, но они перегревались из-за большого сопротивления и служили недолго. Оставалась надежда на нитриды. Нитрид галлия GaN плавится при 2000 °С, при этом равновесное давление паров азота составляет 40 атмосфер; ясно, что растить такие кристаллы непросто. Аналогичные соединения - нитрилы алюминия и индия - тоже полупроводники. Их соединения образуют тройные твердые растворы с шириной запрещенной зоны, зависящей от состава, который можно подобрать так, чтобы генерировать свет нужной длины волны, в том числе и синий. Но... проблему не удавалось решить до конца 80-х годов. Первым, еще в 70-х, голубой LED на основе пленок нитрида галлия на сапфировой подложке удалось получить профессору Жаку Панкову (Якову Исаевичу Панчечникову) из фирмы IBM (США). Квантовый выход был достаточен для практических применений, однако руководство сказало: "Ну, это ж на сапфире - дорого и не так уж ярко, к тому же p-n-переход нехорош..." - и работы Панкова не поддержали. Между тем группа Сапарина и Чукичева из МГУ обнаружила, что под действием электронного пучка GaN с примесью цинка становится ярким люминофором, и даже запатентовала устройство оптической памяти. Но тогда загадочное явление объяснить не удалось. Это сделали японцы - профессор И. Акасаки и доктор X. Амано из университета Нагоя. Обработав пленку GaN с примесью магния электронным пучком со сканированием, они получили ярко люминесцирую-щий слой р-типа с высокой концентрацией дырок. Однако разработчики LED не обратили должного внимания на их публикации. Лишь в 1989 году доктор Ш. Накамура из фирмы Nichia Chemical, исследуя пленки нитридов элементов III группы, сумел воспользоваться результатами профессора Акасаки. Он так подобрал легирование (Мд, Zn) и термообработку, заменив ею электронное сканирование, что смог получить эффективно инжектирующие слои р-типа в GaN-гетероструктурах. Вот как был получен голубой LED. Фирма Nichia запатентовала ключевые этапы технологии и к концу 1997 года выпускала уже 10 - 20 млн голубых и зеленых LED в месяц, а в январе 1998 года приступила к выпуску белых LED.
10. Что такое квантовый выход LED?
Квантовый выход - это число излученных квантов света на одну рекомбинировавшую электронно-дырочную пару. Различают внутренний и внешний квантовый выход.Внутренний - в самом p-n-переходе, внешний - для прибора в целом (ведь свет может теряться "по дороге" - поглощаться, рассеиваться). Внутренний квантовый выход для хороших кристаллов с хорошим тепло-отводом достигает почти 100%, рекорд внешнего квантового выхода для красных LED составляет 55%, а ддя синих - 35%. Внешний квантовый выход - одна из основных характеристик эффективности LED.
11. Как получить белый свет с использованием LED?
Существует три способа получения белого света от LED. Первый - смешивание цветов по технологии RGB. На одной матрице плотно размещаются красные, голубые и зеленые LED, излучение которых смешивается при помощи оптической системы, например линзы. В результате получается белый свет. Второй способ заключается в том, что на поверхность LED, излучающего в ультрафиолетовом диапазоне (есть и такие), наносится три люминофора, излучающих, соответственно, голубой, зеленый и красный свет. Это похоже на то, как светит люминесцентная лампа. И наконец в третьем способе желто-зеленый или зеленый плюс красный люминофор наносятся на голубой LED, так что два или три излучения смешиваются, образуя белый или близкий к белому свет.
12. Какой из трех способов лучше?
У каждого способа есть свои достоинства и недостатки. Технология RGB в принципе позволяет не только получить белый цвет, но и перемещаться по цветовой диаграмме при изменении тока через разные LED. Этим процессом можно управлять вручную или посредством программы, можно также получать различные цветовые температуры. Поэтому RGB-матрицы широко используются в светодинамических системах. Кроме того, большое количество LED в матрице обеспечивает высокий суммарный световой поток и большую осевую силу света. Но световое пятно из-за аберраций оптической системы имеет неодинаковый цвет в центре и по краям, а главное, из-за неравномерного отвода тепла с краев матрицы и из ее середины LED нагреваются по-разному, и, соответственно, по-разному изменяется их цвет в процессе старения - суммарные цветовая температура и цвет "плывут" за время эксплуатации. Это неприятное явление достаточно сложно и дорого скомпенсировать. Белые LED с люминофорами существенно дешевле, чем LED RGB-матрицы (в пересчете на единицу светового потока), и позволяют получить хороший белый цвет. И для них в принципе не проблема попасть в точку с координатами (0.33, 0.33) на цветовой диаграмме МКО. Недостатки же таковы: во-первых, у них меньше, чем у RGB-матриц, светоотдача из-за преобразования света в слое люминофора; во-вторых, достаточно трудно точно проконтролировать равномерность нанесения люминофора в технологическом процессе и, следовательно, цветовую температуру; и наконец в-третьих - люминофор тоже стареет, причем быстрее, чем сам LED. Промышленность выпускает как LED с люминофором, так и RGB-матрицы - у них разные области применения.
13. Каковы электрические и оптические характеристики LED?
LED - низковольтный прибор. Обычный LED, применяемый для индикации, потребляет от 2 до 4 В постоянного напряжения при токе до 50 мА. LED, который используется для освещения, потребляет такое же напряжение, но ток выше - от нескольких сотен мА до 1 А в проекте. В LED модуле отдельные LED могут быть включены последовательно и суммарное напряжение оказывается более высоким (обычно 12 или 24 В). При подключении LED необходимо соблюдать полярность, иначе прибор может выйти из строя. Напряжение пробоя указывается изготовителем и обычно составляет более 5 В для одного LED. Яркость LED характеризуется световым потоком и осевой силой света, а также диаграммой направленности. Существующие LED разных конструкций излучают в телесном угле от 4 до 140 градусов. Цвет, как обычно, определяется координатами цветности и цветовой температурой, а также длиной волны излучения. Для сравнения эффективности LED между собой и с другими источниками света используется светоотдача: величина светового потока на один ватт электрической мощности. Также интересной маркетинговой характеристикой оказывается цена одного люмена.
14. Как реагирует LED на повышение температуры?
Говоря о температуре LED, необходимо различать температуру на поверхности кристалла и в области p-n-перехода. От первой зависит срок службы, от второй - световой выход. В целом с повышением температуры p-n-перехода яркость LED падает, потому что уменьшается внутренний квантовый выход из-за влияния колебаний кристаллической решетки. Поэтому так важен хороший теплоотвод. Падение яркости с повышением температуры не одинаково у LED разных цветов. Оно больше у AlGalnP- и AeGaAs-LED, то есть у красных и желтых, и меньше у InGaN, то есть у зеленых, синих и белых.
15. Почему нужно стабилизировать ток через LED?
Как видно из рисунка, в рабочих режимах ток экспоненциально зависит от напряжения и незначительные изменения напряжения приводят к большим изменениям тока. Поскольку световой выход прямо пропорционален току, то и яркость LED оказывается нестабильной. Поэтому ток необходимо стабилизировать. Кроме того, если ток превысит допустимый предел, то перегрев LED может привести к его ускоренному старению.
16. Для чего LED требуется конвертор?
Конвертор (в англоязычной терминологии driver) для LED - то же, что балласт для лампы. Он стабилизирует ток, протекающий через LED.
17. Можно ли регулировать яркость LED?
Яркость LED очень хорошо поддается регулированию, но не за счет снижения напряжения питания - этого-то как раз делать нельзя, - а так называемым методом широтно-импульсной модуляции (ШИМ), для чего необходим специальный управляющий блок (реально он может быть совмещен с блоком питания и конвертором, а также с контроллером управления цветом RGB-матрицы). Метод ШИМ заключается в том, что на LED подается не постоянный, а импульсно-модулированный ток, причем частота сигнала должна составлять сотни или тысячи герц, а ширина импульсов и пауз между ними может изменяться. Средняя яркость LED становится управляемой, в то же время LED не гаснет. Небольшое изменение цветовой температуры LED при диммировании несравнимо с аналогичным смещением для ламп накаливания.
18. Чем определяется срок службы LED?
Считается, что LED исключительно долговечны. Но это не совсем так. Чем больший ток пропускается через LED в процессе его службы, тем выше его температура и тем быстрее наступает старение. Поэтому срок службы у мощных LED короче, чем у маломощных сигнальных, и составляет в настоящее время 20 - 50 тысяч часов. Старение выражается в первую очередь в уменьшении яркости. Когда яркость снижается на 30% или наполовину, LED надо менять.
19. "Портится" ли цвет LED с течением времени?
Старение LED связано не только со снижением его яркости, но и с изменением цвета. В настоящее время нет стандартов, которые позволили бы выразить количественно изменение цвета LED в процессе старения и сравнить с другими источниками.
20. Не вреден ли LED для человеческого глаза?
Спектр излучения LED близок к монохроматическому, в чем его кардинальное отличие от спектра солнца или лампы накаливания. Хорошо это или плохо - доподлинно не известно, потому что, насколько я знаю, серьезных исследований в этой области нигде не проводилось. Какие-либо данные о вредном воздействии LED на человеческий глаз отсутствуют.
21. Какие на сегодняшний день существуют технологии изготовления LED и LED модулей?
Что касается выращивания кристаллов, то основная технология - металлоорганическая эпитаксия. Для этого процесса необходимы особо чистые газы. В современных установках предусмотрены автоматизация и контроль состава газов, их раздельные потоки, точная регулировка температуры газов и подложек. Толщины выращиваемых слоев измеряются и контролируются в пределах от десятков ангстрем до нескольких микрон. Разные слои необходимо легировать примесями, донорами или акцепторами, чтобы создать p-n-переход с большой концентрацией электронов в n-области и дырок - в р-области. За один процесс, который длится несколько часов, можно вырастить структуры на 6 - 12 подложках диаметром 50 - 75 мм. Очень важно обеспечить и проконтролировать однородность структур на поверхности подложек. Стоимость установок для эпитаксиального роста полупроводниковых нитридов, разработанных в Европе (фирмы Aixtron и Thomas Swan) и США (Emcore), достигает 1,5 - 2 млн долларов. Опыт разных фирм показал, что научиться получать на такой установке конкурентоспособные структуры с необходимыми параметрами можно за время от одного года до трех лет. Это - технология, требующая высокой культуры. Важным этапом технологии является планарная обработка пленок: их травление, создание контактов к п- и р-слоям, покрытие металлическими пленками для контактных выводов. Пленку, выращенную на одной подложке, можно разрезать на несколько тысяч чипов размерами от 0,24x0,24 до 1x1 мм2. Следующим шагом является создание LED из этих чипов. Необходимо смонтировать кристалл в корпусе, сделать контактные выводы, изготовить оптические покрытия, просветляющие поверхность для вывода излучения или отражающие его. Если это белый LED, то нужно равномерно нанести люминофор. Надо обеспечить теплоотвод от кристалла и корпуса, сделать пластиковый купол, фокусирующий излучение в нужный телесный угол. Около половины стоимости LED определяется этими этапами высокой технологии. Необходимость повышения мощности для увеличения светового потока привела к тому, что традиционная форма корпусного LED перестала удовлетворять производителей из-за недостаточного теплоотвода. Надо было максимально приблизить чип к теплопроводящей поверхности. В связи с этим на смену традиционной технологии и несколько более совершенной SMD-техноло-гии (surface montage details - поверхностный монтаж деталей) приходит наиболее передовая технология СОВ (chip on board). Светодиод, изготовленный по технологии СОВ, схематически изображен на рисунке. LED, выполненные по SMD- и СОВ-технологии, монтируются (приклеиваются) непосредственно на общую подложку, которая может исполнять роль радиатора - в этом случае она делается из металла. Так создаются LED модули, которые могут иметь линейную, прямоугольную или круглую форму, быть 50 - 75 мм. Очень важно обеспечить и проконтролировать однородность структур на поверхности подложек. Стоимость установок для эпитаксиального роста полупроводниковых нитридов, разработанных в Европе (фирмы Aixtron и Thomas Swan) и США (Emcore), достигает 1,5 - 2 млн долларов. Опыт разных фирм показал, что научиться получать на такой установке конкурентоспособные структуры с необходимыми параметрами можно за время от одного года до трех лет. Это - технология, требующая высокой культуры. Важным этапом технологии является планарная обработка пленок: их травление, создание контактов к п- и р-слоям, покрытие металлическими пленками для контактных выводов. Пленку, выращенную на одной подложке, можно разрезать на несколько тысяч чипов размерами от 0,24x0,24 до 1x1 мм2. Следующим шагом является создание LED из этих чипов. Необходимо смонтировать кристалл в корпусе, сделать контактные выводы, изготовить оптические покрытия, просветляющие поверхность для вывода излучения или отражающие его. Если это белый LED, то нужно равномерно нанести люминофор. Надо обеспечить теплоотвод от кристалла и корпуса, сделать пластиковый купол, фокусирующий излучение в нужный телесный угол. Около половины стоимости LED определяется этими этапами высокой технологии. Необходимость повышения мощности для увеличения светового потока привела к тому, что традиционная форма корпусного LED перестала удовлетворять производителей из-за недостаточного теплоотвода. Надо было максимально приблизить чип к теплопроводящей поверхности. В связи с этим на смену традиционной технологии и несколько более совершенной SMD-техноло-гии (surface montage details - поверхностный монтаж деталей) приходит наиболее передовая технология СОВ (chip on board). LED, изготовленный по технологии СОВ, схематически изображен на рисунке. LED, выполненные по SMD- и СОВ-технологии, монтируются (приклеиваются) непосредственно на общую подложку, которая может исполнять роль радиатора - в этом случае она делается из металла. Так создаются LED модули, которые могут иметь линейную, прямоугольную или круглую форму, быть жесткими или гибкими, короче, призваны удовлетворить любую прихоть дизайнера. Появляются и LED лампы с таким же цоколем, как у низковольтных галогенных, призванные им на замену. А для мощных светильников и прожекторов изготавливаются LED сборки на круглом массивном радиаторе. Раньше в светодиодных сборках было очень много LED. Сейчас, по мере увеличения мощности, LED становится меньше, зато оптическая система, направляющая световой поток в нужный телесный угол, играет все большую роль.
22. Где сегодня целесообразно применять LED?
LED находят применение практически во всех областях светотехники, за исключением освещения производственных площадей, да и там могут использоваться в аварийном освещении. LED оказываются незаменимы в дизайнерском освещении благодаря их чистому цвету, а также в светодинамических системах. Выгодно же их применять там, где дорого обходится частое обслуживание, где необходимо жестко экономить электроэнергию и где высоки требования по электробезопасности.
